グリッドルーフ

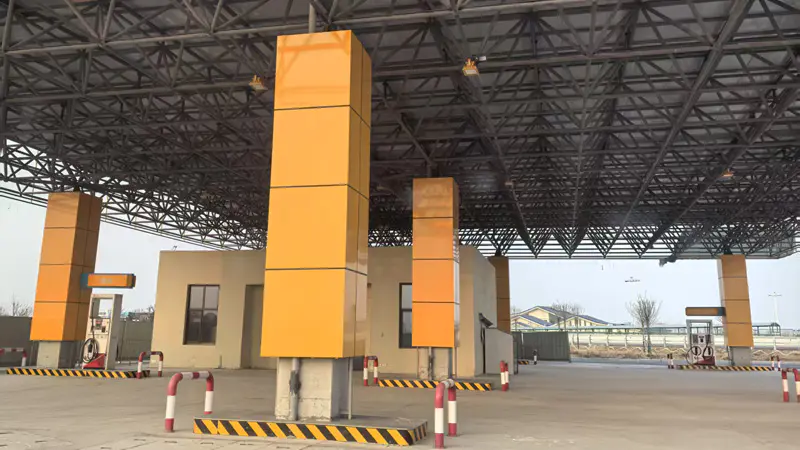

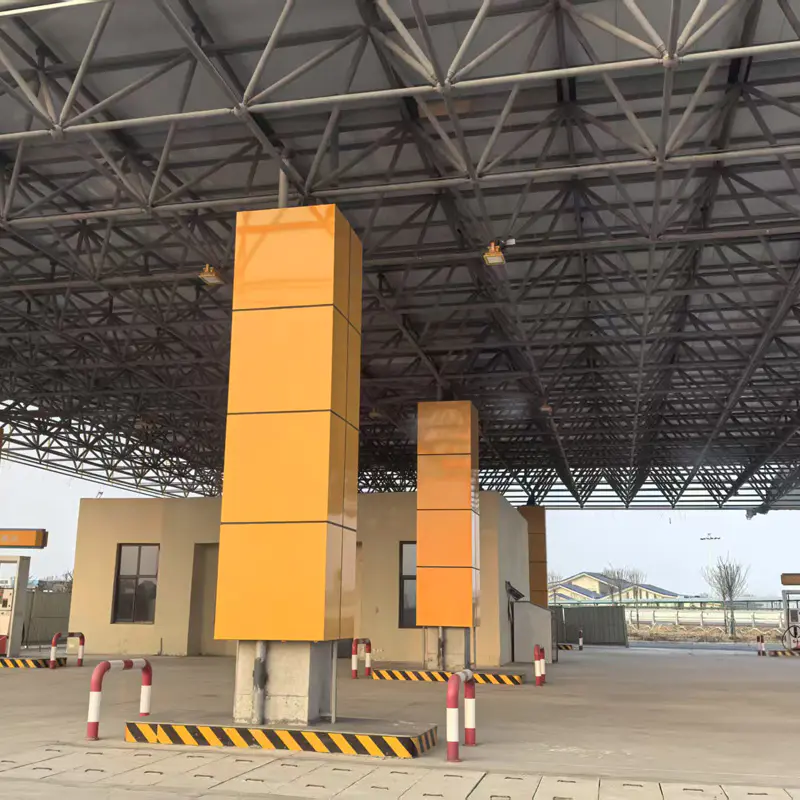

グリッド屋根は、鋼やアルミニウムなどの金属材料で構成される軽量の屋根構造で、溶接またはボルトで接続されてグリッド構造を形成し、屋根を形成するためにプロファイルされたカラースチールシートやサンドイッチパネルなどのパネルで覆われています。軽量、美しさ、耐久性の特徴があり、工場、スポーツ会場、展示ホール、会議センター、商業通り、その他の建物で広く使用されています。

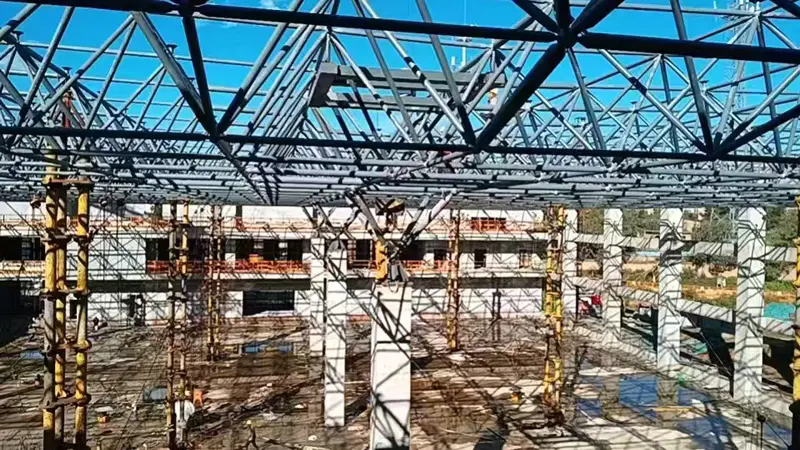

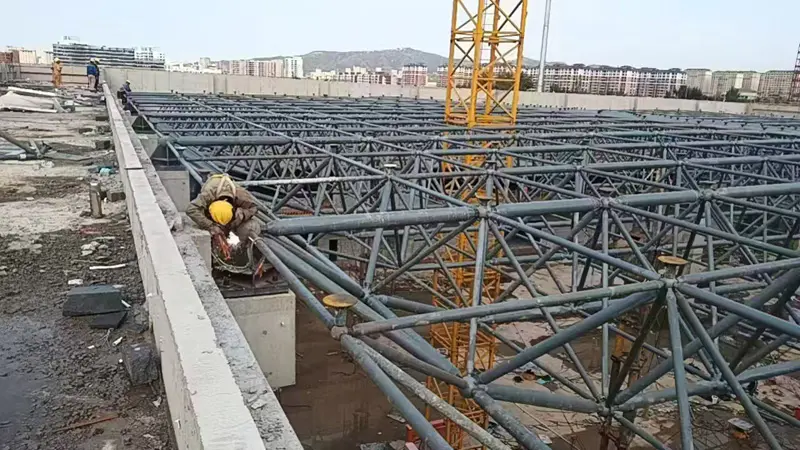

スチール構造グリッドルーフは、特定のグリッド形式のノードで接続された複数のメンバーで構成される空間構造です。グリッドは、ノードを接続する必要がある「ユニット」と見なすことができ、このノードはクロスプレートジョイント、溶接中空ボールジョイント、ボルト付きボールジョイントです。ロッドとノードプレートの間の接続は、溶接または高強度ボルトによって作成されます。ノードに使用される鋼の量は、一般に、スチールトラス構造全体に使用される総鋼の15〜20％を占めています。

グリッド屋根構造の材料は、次の要件として選択する必要があります。

1.メインビーム、セカンダリビーム、アーチアーキテクチャ、その他の大規模なメンバーは、長方形の鋼パイプまたはIビームを使用する必要があります。

2。仕様に準拠するグリッドノードとノード補強材を採用することができます

3.ステンレス鋼プレートやアルミニウム合金プレートなど、外面カバー材料を選択できます。

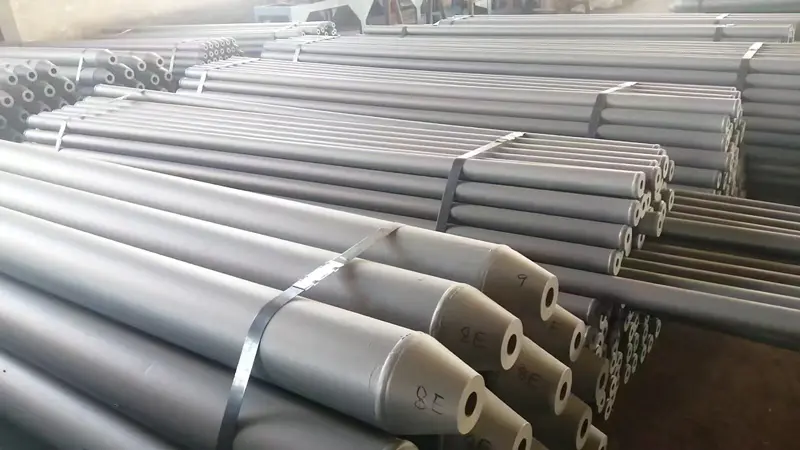

Q235またはQ345は、グリッド屋根構造の材料として一般的に使用され、鋼のパイプまたはセクションはメンバーの断面に一般的に使用されます。小型のメンバーの断面を使用して、大規模な建物を建設します。

グリッドルーフの負荷と関連する規制を考慮して、関連するソフトウェアを使用して、メンバーのサイズ、グリッドサイズ、ノードの数、およびスパンを計算し、構造メンバーの強度と安定性を確保し、メンバーのセクションを最適化します。
