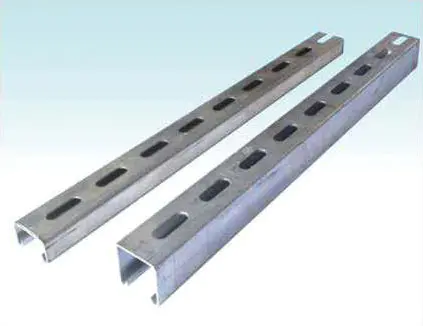

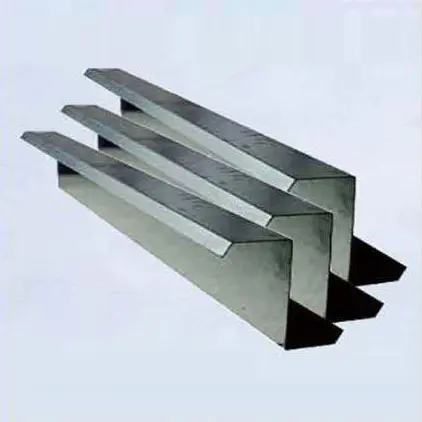

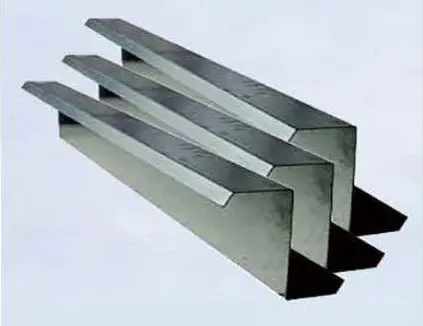

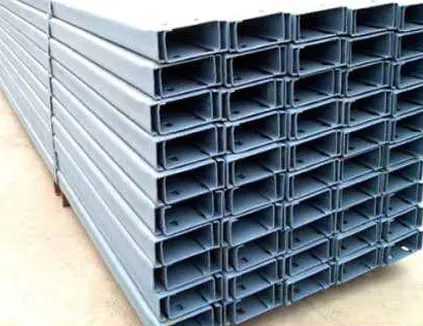

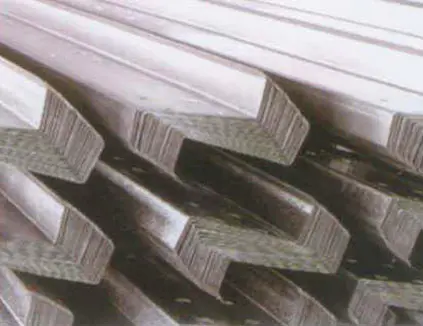

C/Zタイプスチールパーリン

スチールパーリンは、屋根構造システムの二次荷重を含むコンポーネントであり、屋根の荷重を鋼フレームに伝達します。 C/Zタイプのスチールパーリンの機能は、ルーフパネルのスパンを減らして修正することです。

C/Zタイプのスチールパーリンはどちらも鋼構造の建物にとって重要なコンポーネントですが、2つのプルリン間の形状、強度、適用性などの違いは明らかです。したがって、実際のアプリケーションでは、特定のエンジニアリング要件に基づいて適切なタイプのプルリンを選択する必要があります。

C/Zタイプスチールパーリンは、互いに適用可能な範囲を持っています。 Zタイプのパーリンは、強度と安定性が高く、複雑なエンジニアリングプロジェクトで一般的に使用されています。強度の観点から、Z型パーリンは曲げとねじれ抵抗が強く、大型または大型構造でより一般的に使用されています。たとえば、産業工場や大規模な倉庫では、屋根やその他の施設をサポートするためにZ型のパーリンが選択されることがよくあります。 Cタイプのパーリンは、短いスパンと軽荷に適しており、小さな建物や軽量の屋根のトラスで一般的に使用されています。したがって、Cタイプのパーリンは、単純な倉庫などの比較的単純な建物で広く使用されています。

C/Z型スチールのパーリンの異なる断面高さと厚さは、さまざまな荷重を負担して設計する要件に適しています。

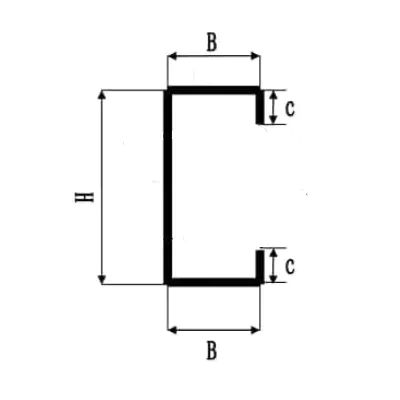

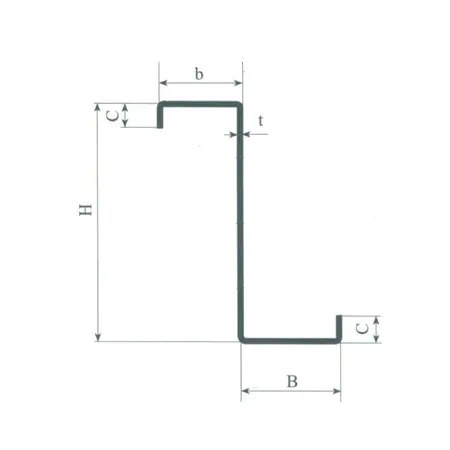

C/ZタイプのPurlinセクション図は次のとおりです。

仕様「C250x80x30x3」は、セクションの高さh = 250mm、セクション幅b = 80mm、シーム幅a = 30mm、厚さt = 3mmを意味します。

仕様「Z160x61x20x3」は、セクションの高さh = 160mm、セクション幅b = 61mm、シーム幅a = 20mm、厚さt = 3mmを意味します。
