スチールバートラスデッキ

Steel-Bars Truss Deckは、建設エンジニアによって開発された新世代のフロアデッキです。フロアデッキのスチールバーは、工場の半自動板金溶接装置を使用してスチールバートラスに加工され、フロアデッキの高さとベアリングの容量を置き換えます。

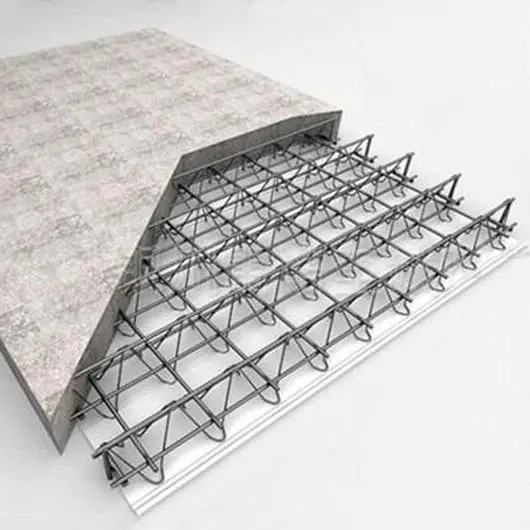

このシステムは、コンクリートの床スラブのスチールバーを建設テンプレートと統合します。建設手順中、スチールバートラスデッキは、床スラブの濡れたコンクリートの重量と建設荷重に耐えることができます。使用期間中、スチールトラスの上部および下部のコードスチールバーは、使用荷重に耐えるためにコンクリート全体と一緒に動作します。

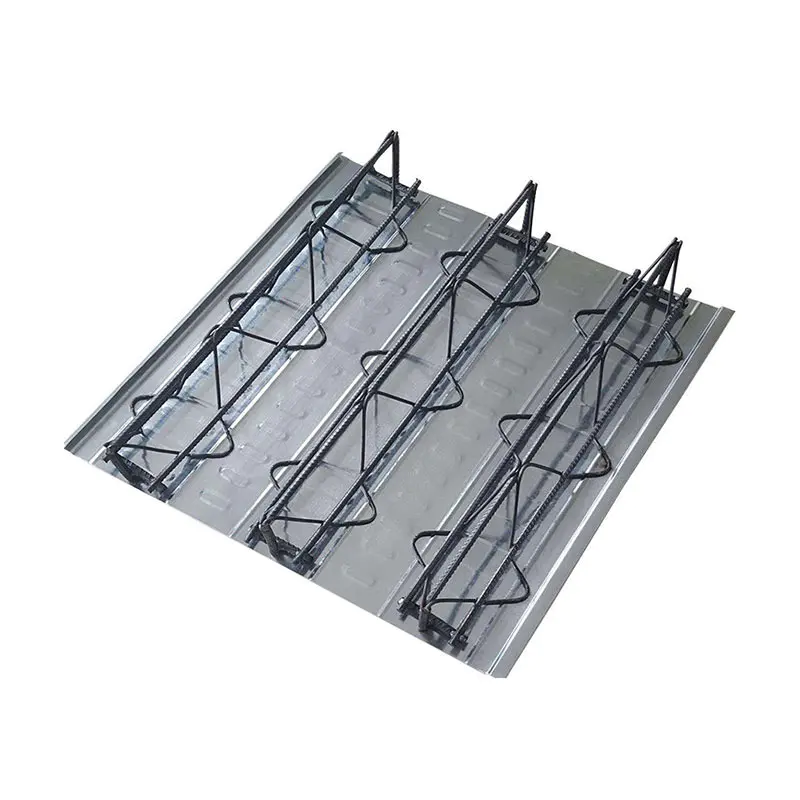

スチールバートラスデッキは、抵抗スポット溶接を介してスチールトラスと底部シートを接続することにより形成されます。スチールバートラスは、異なる位置に応じて上部の和音、下の和音、ウェブバーとして使用されるスチールバーで作られています。下のシートは、亜鉛メッキ鋼板またはコールドロールスチールプレートで作ることができます。

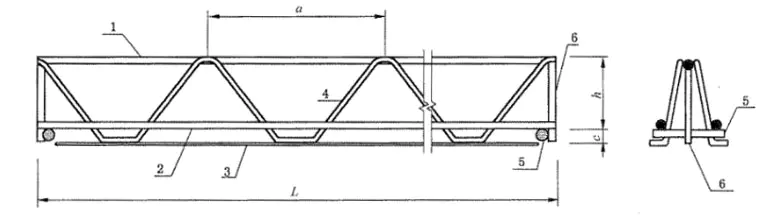

標高

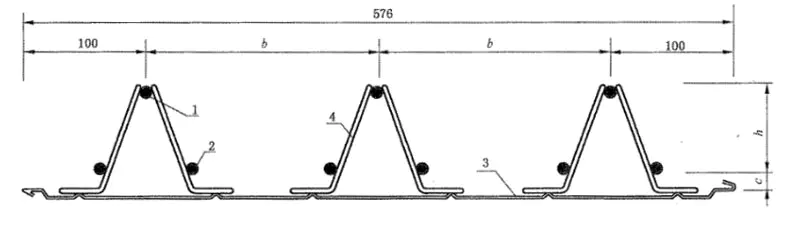

セクションビュー

1

3、ボトムシート；4、ウェブバー；

5、サポートの水平補強； 6、垂直サポートバー。

L：スチールトラス床スラブの長さ、≤12000mm；

H：スチールトラスの高さ、70〜170mm

A：スチールトラスセクション間の距離、200mm;

B：スチールバートラス間の間隔、188mm;

C：コンクリートカバーの厚さ、15mm;

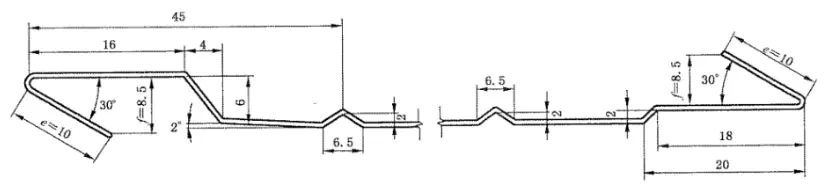

下部シートの図

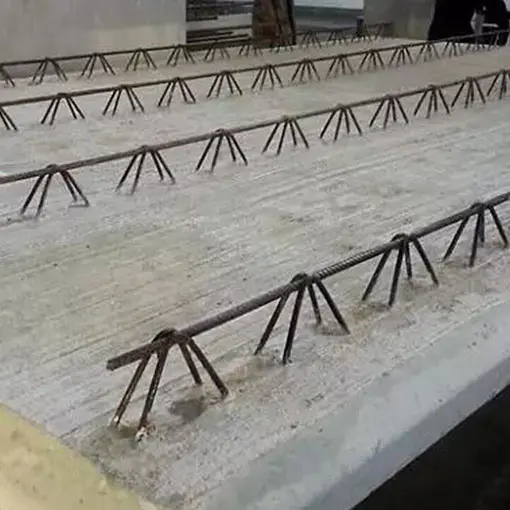

スチールバーのトラスデッキを敷設する前に、図面に示されている開始位置に従って参照線を設定する必要があります。最初のボードは参照ラインと整列する必要があり、他のボードは順番にインストールされます。ボードの接続は固定方法を採用しており、ボード間のフック接続はきつく、コンクリートを注ぐときに漏れがないことを確認する必要があります。
